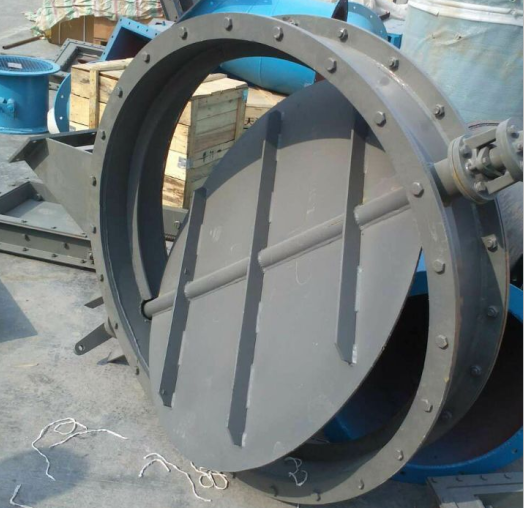

擋板式風門 擋板式風門用于鍋爐煙風管道中調節工質流量,在葉片轉動90度,通過不同的工質流量,以此來控制系統中工質的壓力、溫度、數量等參數。它具有轉動靈活。調節性能優良的特點、該
|
擋板式風門用于鍋爐煙風管道中調節工質流量,在葉片轉動90度,通過不同的工質流量,以此來控制系統中工質的壓力、溫度、數量等參數。它具有轉動靈活。調節性能優良的特點、該風門系引用美國CE技術設計制作,采用相鄰葉片相對動作型式。調節風門采用鋼板壓折焊接結構,葉片為兩端尖角的流線形菱形結構,可改變氣流尾流分布狀況。
其調節特性是在葉片開度25度—75度范圍內,阻力系數與開度成近似線性比例關系,風門有電動、手動、氣動等驅動方式;有就地、遠控、集控等控制方式。用于正壓熱風系統的風門,軸端軸承處配有密封空氣接口,可接入密封空氣以阻斷熱風外泄。調節風門有普通型及密封型兩種結構,普通型調節門僅起調節作用,須與其它類型隔絕門連用;密封型調節門即具有調節功能,有具有隔絕功能,對于小容量機組可省去關斷風門或隔絕門。
密封型調節風門的葉片兩邊及框架內部兩穿軸側面皆壓有不銹鋼密封片,葉片關閉時與鋼管及框架內側緊密貼實,即保證了密封效果,有可吸收葉片受熱時產生的熱膨脹。調節門軸承采用自潤滑調心球形軸承,可吸收葉片因受壓而產生的撓曲反力,從而保證風門轉動靈活,不會卡死。
